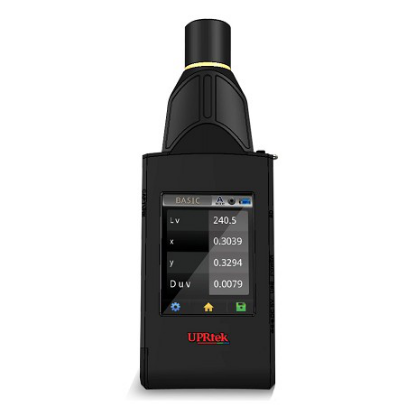

手持式分光輝度計

MK550T

LCD / OLED / microLED顯示屏測量方案, 亮度計, 分光輝度計

MK550T 顯示器光學測量及檢驗方案

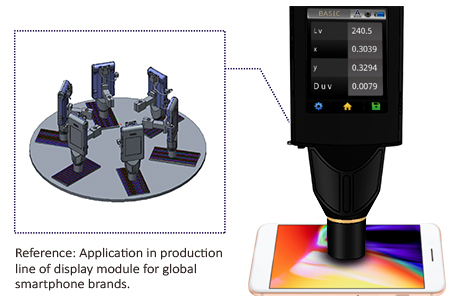

MK550T手持式輝度計結合先進光學分光know-how及電子信號處理技術，整體測量速度更快，更精準，可用于全球智能手機顯示模板生產線上，并取代市售昂貴儀器或能力不足之Colormeter所提供的量測功能。

另外，針對色彩和圖像質量呈現，MK550T手持式輝度計能充份實現高亮度至低亮度絕佳準度表現，并保證量測數據的高精準度和再現性，有助于顯示器行業GAMMA校正程序之需求，特別是適用于OLED等新型顯示器測量。

掌上型MK550T輝度計體積輕巧，無需搭載電腦即可單機量測，能滿足智能手機、電視機、微型顯示器、AR / VR(擴增實境/虛擬實境)裝置、智慧穿戴裝置等新型設備對各種光源測量需求，如LCD, LED BLU, OLED, MiniLED, microLED等。

UPRtek憑藉豐富分光技術，運用于顯示裝置色彩檢驗能力，提供業界絕佳色彩亮度檢測方案，MK550T手持式輝度計因應需求而誕生。

?市售LCD (LED背光源)& OLED顯示屏有什麼問題?

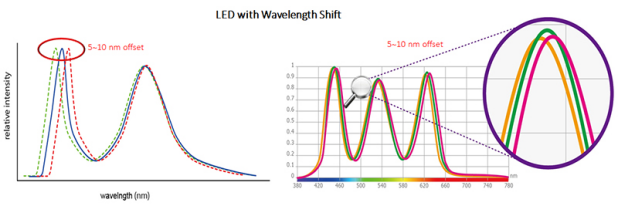

透過下圖，我們明顯察覺每片顯示屏背光的發光輻射曲線不同。原因為，每片顯示屏都有各自不同的面板特性，即使製造商生產出同一批顯示屏，在其峰值處仍有5?10nm的偏移現象，是人眼不見得所能察覺到的差異，亦即所謂面板特性。

?面板特性差異導致色度誤差?

Ans:是的

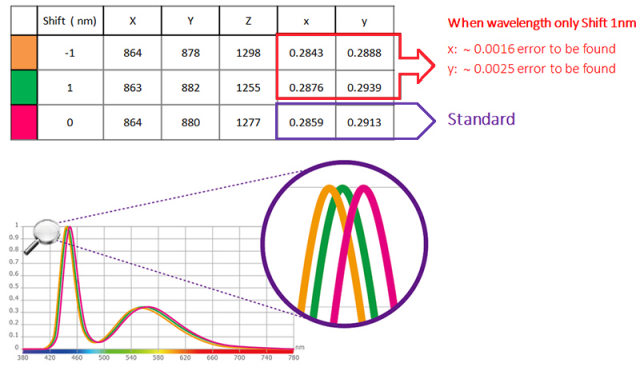

從實測可知，每當波長誤差值為1nm偏移，色度誤差可能達到0.0025。您能想像，當面板特性導致波長偏移量到5-10nm時，顏色差異會多嚴重?

所以，您需要量測能力優異的儀器-手持式MK550T顯示器解決方案替您把關。

儀器能力差異造成什麼問題?

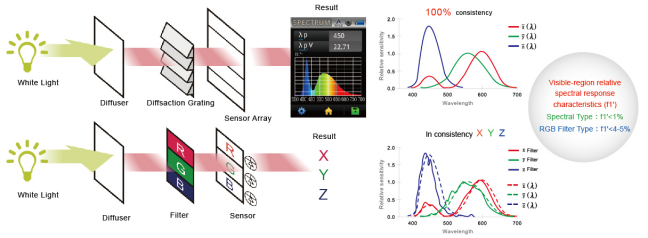

傳統的色彩分析儀光學設計多為RGB顏色分離濾鏡，其特性可以模擬紅綠藍三色并估算出顏色，其數值與人眼光譜敏感度驅近。但，缺點有二:

1) 反射率或穿透率未列入計算，也沒有標準觀察者和視角，只憑RGB三點計算à數值不客觀。

2) RGB顏色分離濾鏡製程無法完美控管→每片濾鏡與CIE1931配色函數無法完美匹配。

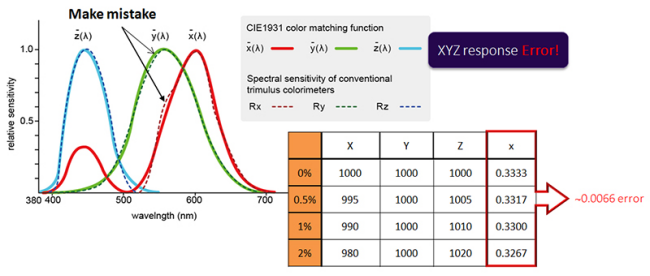

以下表為例，可發現其誤差值為±2％時→色度誤差值最大，約0.0066左右。

?從下圖您可以發現什麼?

由上述面板特性造成先天顯示器之間的先天差異, 加上儀器能力及量測誤差造成的后天因素, 我們從下圖得到了一個非偶然發生的結果。

某些市場既存的測量設備, 因量測能力較不理想，無法有效控管及把關有品質疑慮的顯示器相關產品, 進而最終造成市場不良及市場客訴。

現在，你知道選對工具的重要性了嗎? 新型顯示器檢測專家-MK550T輝度計將會是您最佳幫手！

特點如下:

?近乎完美色度測量精度表現

採用高階分光技術及擬合計算功能， 確保x(λ)/y(λ)/z(λ)光譜感度比擬CIE1931配色函數表現。 輕鬆提升色度精度，提供更貼近人眼視覺函數的量測結果。

??MK550為顯示器提升顯示技術及顯示質量的最佳幫手

以先進分光技術提供客戶更佳的色度精度表現及色度重現性，并支持顯示器產品在高亮度至低 亮度范圍內的GAMMA檢測及調整工作。只為協助客戶成就， 新型顯示器所能賦予最真實的視覺感受。

?滿足多樣應用的探頭選擇

提供不同收光尺寸的探頭供用戶選擇，可有效滿足手機OLED螢幕、AR/VR裝置顯示器、穿戴式裝置等新型應用產品的測量需求。

可選尺寸 : Φ 10mm / Φ 5mmΦ 4mm / Φ 3mm

?一站式設計

無需額外笨重資料分析儀及外接探頭，MK550T 完美整合多個裝置于單一設備，輕巧便攜，所測即所得，快速于單機操作即獲取最即時測量資料整合。
